传统的零部件绝缘试验不少采用在油环境中进行高压耐压等试验。
但是油环境试验存在一些缺陷，比如试验后需要擦干烘干，产品容易被腐蚀老化，试验环境比较差等问题。
有一些厂家开始进行一些尝试，采用sf₆替代油环境用于绝缘试验。


油环境试验做完了需要沥油，再擦干烘干


我们应顾客的要求，开发了一套sf₆循环试验装置，下面我们以2019年3月交付使用的某项目为例和大家分享（该试验装置可靠服务4年多，深得顾客的赞誉）。

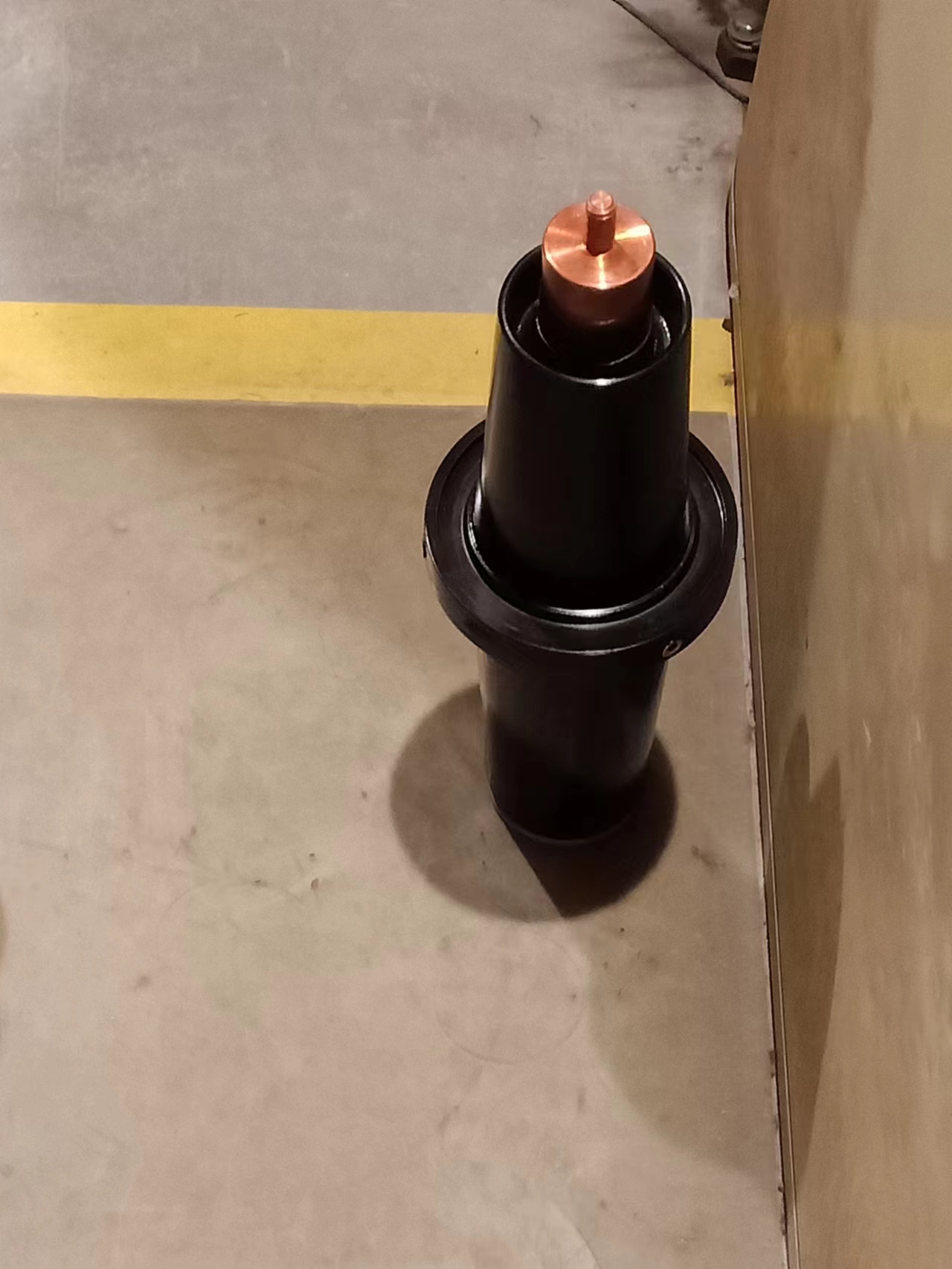

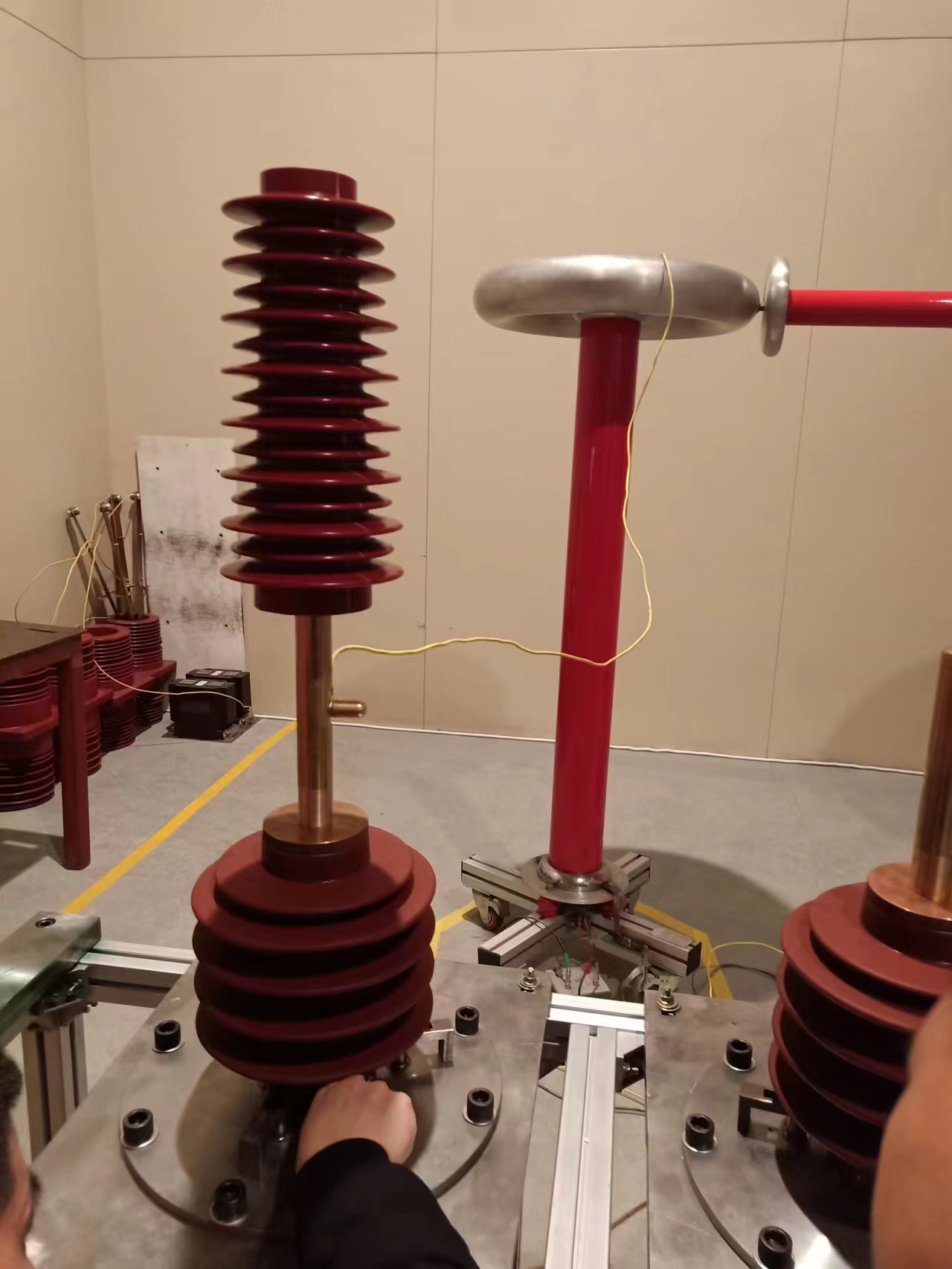

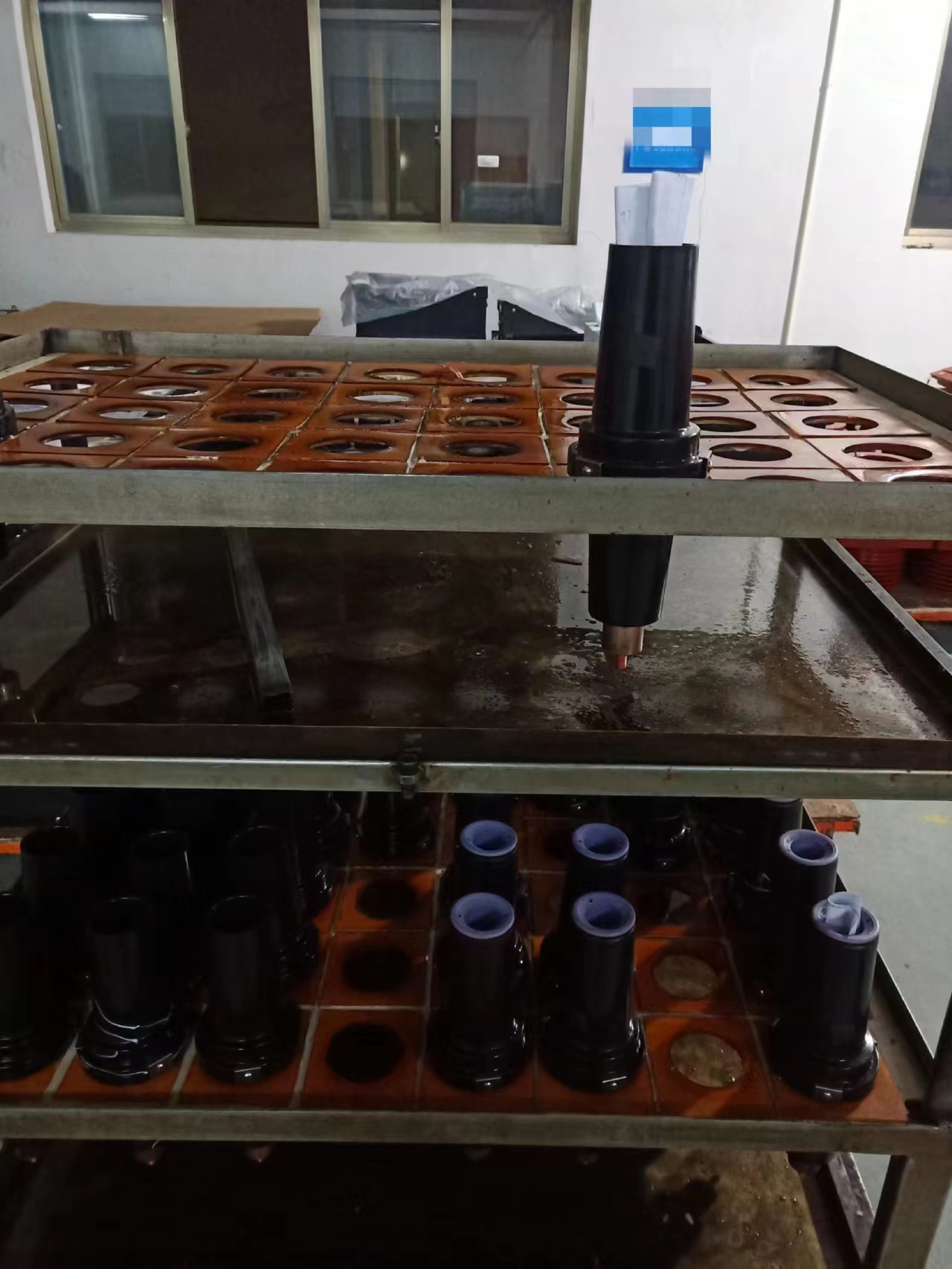

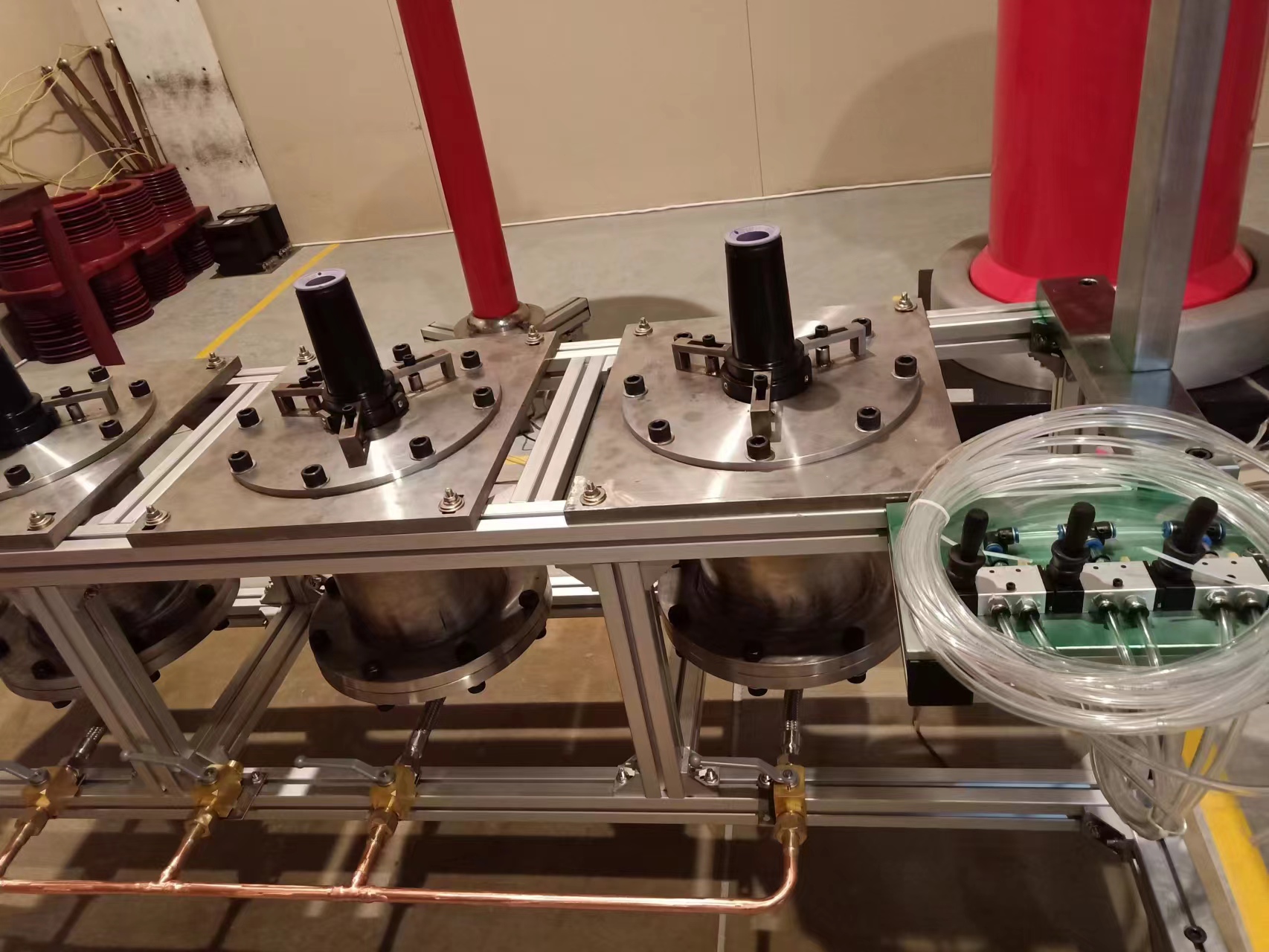

零部件和工装图片


一、检测流程
打开测试罐---放入被测绝缘件---合盖---抽真空到设定值---充注sf6到设定压力---耐压测试---测试完成---回收sf6---回收完成---回充空气-回充完成后---打开测试罐
sf6损耗---自动从气瓶内补充新气（把气瓶置放置于回收装置内）；
二、技术参数
1、     测试罐的体积： φ200*300h; 3个并联抽真空到5-10pa；
2、     工作节拍（抽真空时间 充注时间 回收时间 回充空气时间）
也就是一个整个检测流程时间-减去耐压测试时间；sf6部分工作时间5-6分钟；
3、     回收效率：99%以上；
4、     一键操作全自动完成；
5、     配置纯度微水测试仪接口；
6、与测试罐连接采用dn13管路，m27螺纹。
三、循环试验装置的主要组成
机柜： 外形尺寸1600*800*1700mm,可移动脚轮
储气罐：100l
真空泵：40m3/h 无油真空泵
压缩机：14m3/h
过滤干燥系统
电磁阀
plc及触摸屏
内部管路及外接管路

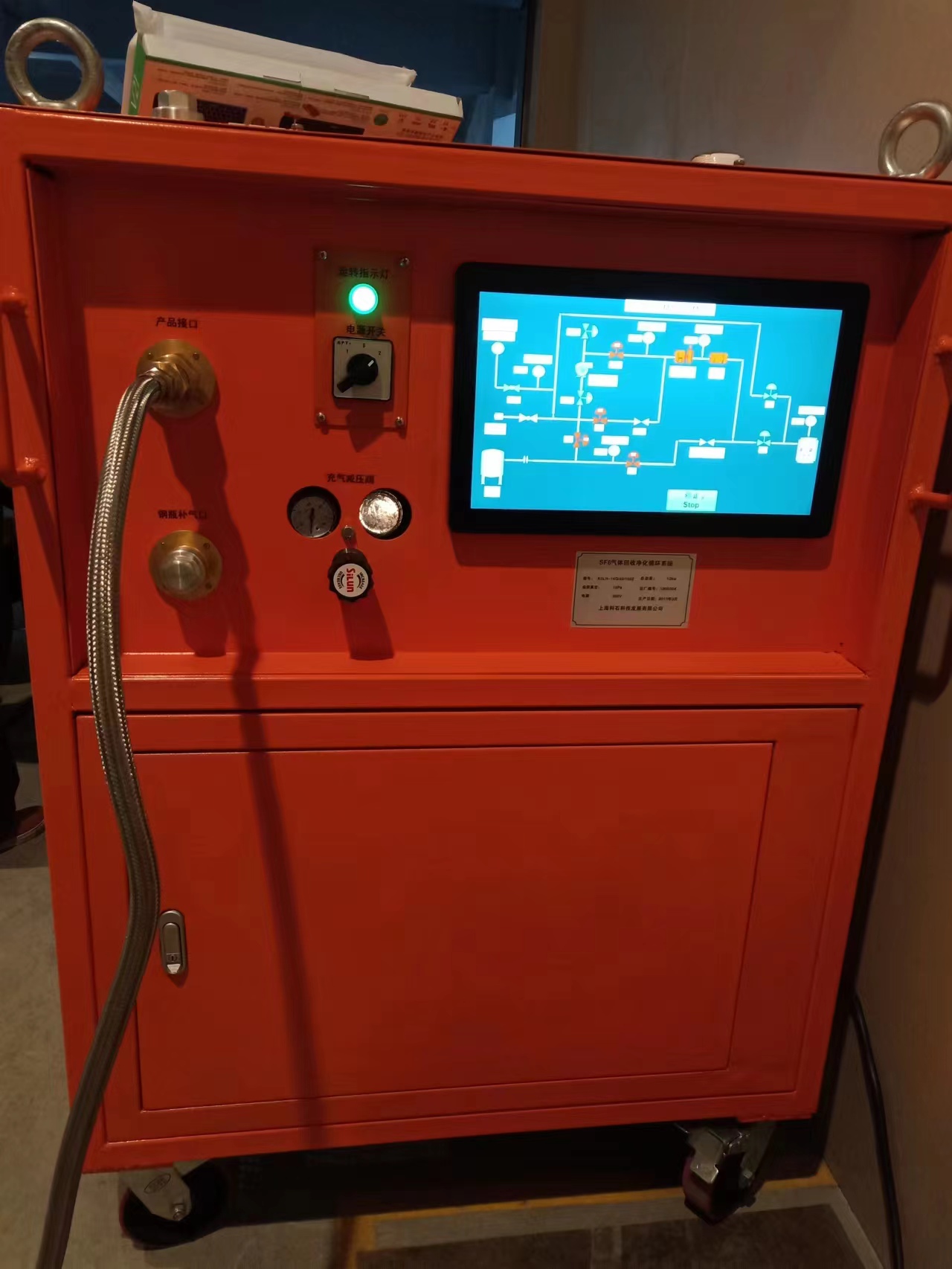

循环试验装置的一些图片（供参考）

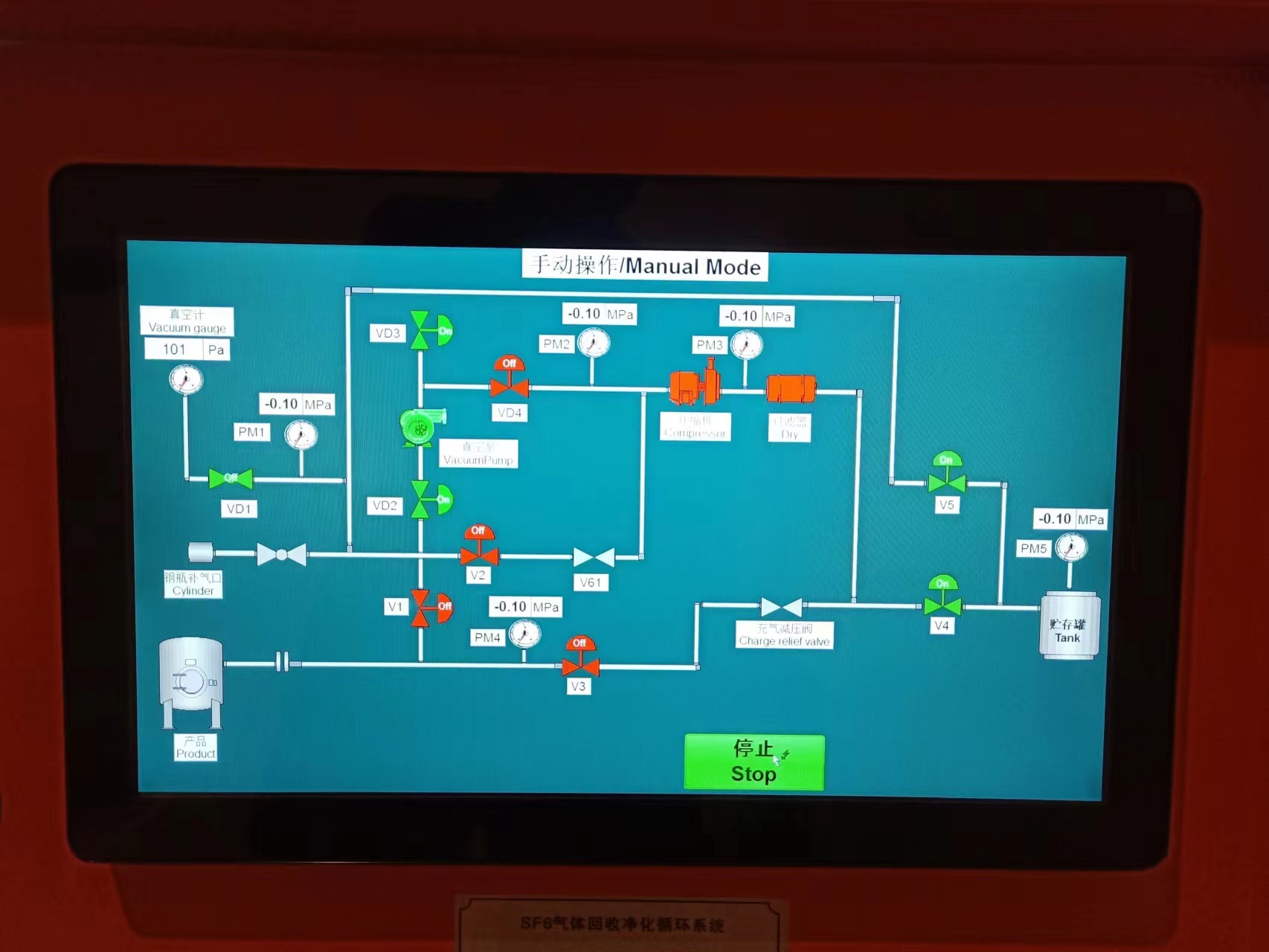

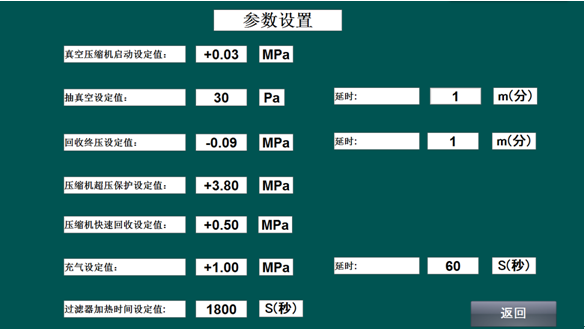

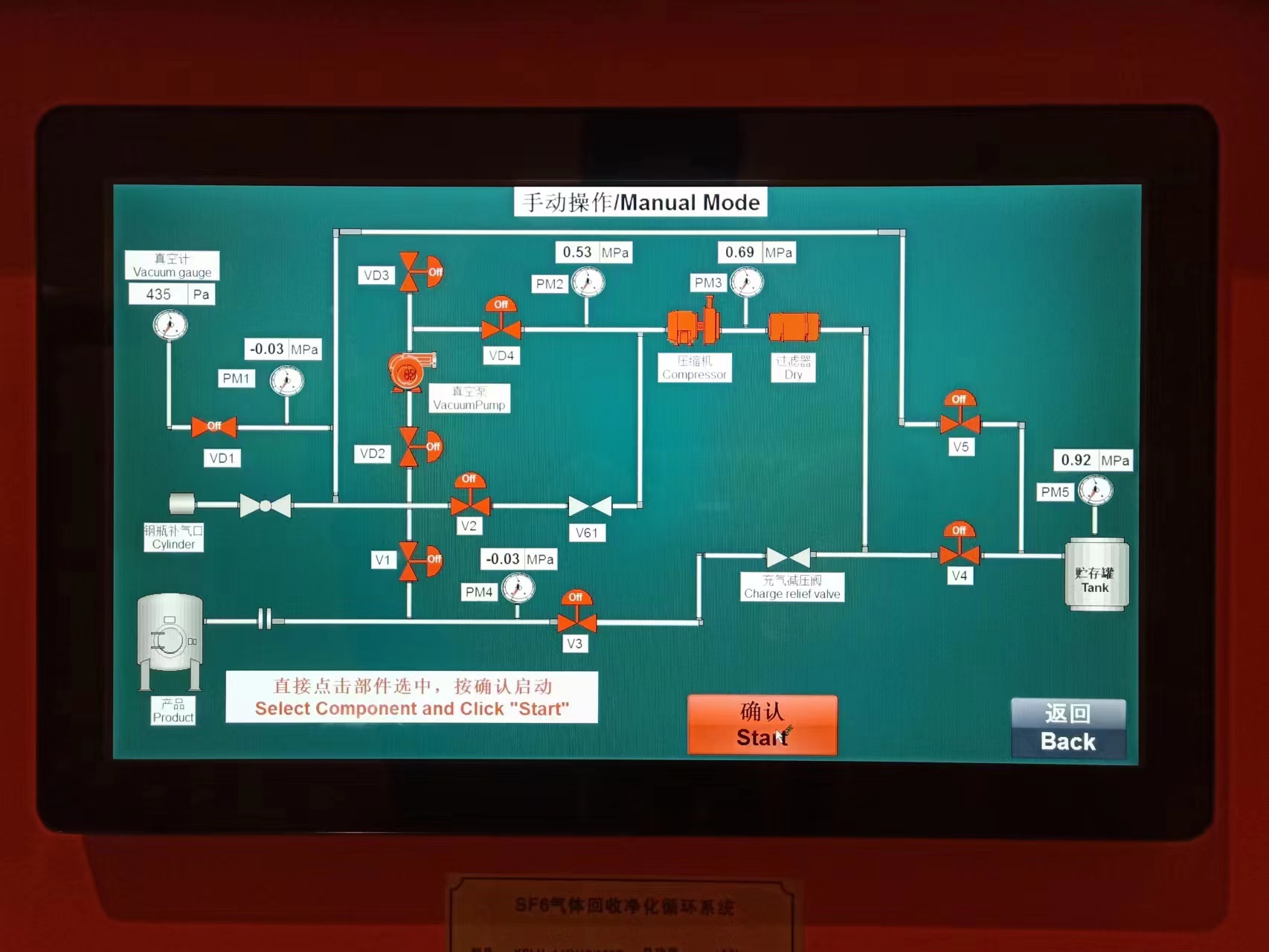

触摸屏设置

四、操作过程
1、开机后屏幕显示手动、自动和参数设置。
2、参数设置为各类控制及保护点的设置，出厂时会设定好，具体在调试时会略做修改。
3、自动分为：
a、抽真空
b、回收
c、充气
d、可以选择一键完成全过程
4、如果选择抽真空，系统自动开启相应阀门，然后启动真空泵，达到设定值后，自动停机并关闭相应阀门。
5、如果选择回收，系统自动开启相应阀门，然后启动压缩机，开始回收，直到测试罐达到设定压力后，自动关闭阀门，停机。

欢迎大家根据自家的产品，提出不同的使用需求，欢迎大家咨询讨论欢迎定制。
